1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ.
АКП с прикаточно-наливными катками предназначен для уплотнения почвы до и после посева. При прикатывании почвы до посева каток выравнивает поверхность поля, разбивает комки и уплотняет, слишком рыхлую, почву.
Послепосевное прикатывание - необходимая операция для влагозадерживания и обеспечения контакта семян с почвой. Такой контакт создает благоприятные условия для получения более раннего и дружного прорастания семян, что имеет существенное значение в повышении урожайности при посеве в засушливых и поврежденных ветровой эрозии районах.
Катки предназначены для использования во всех почвенно- климатических зонах, кроме зоны горного земледелия.

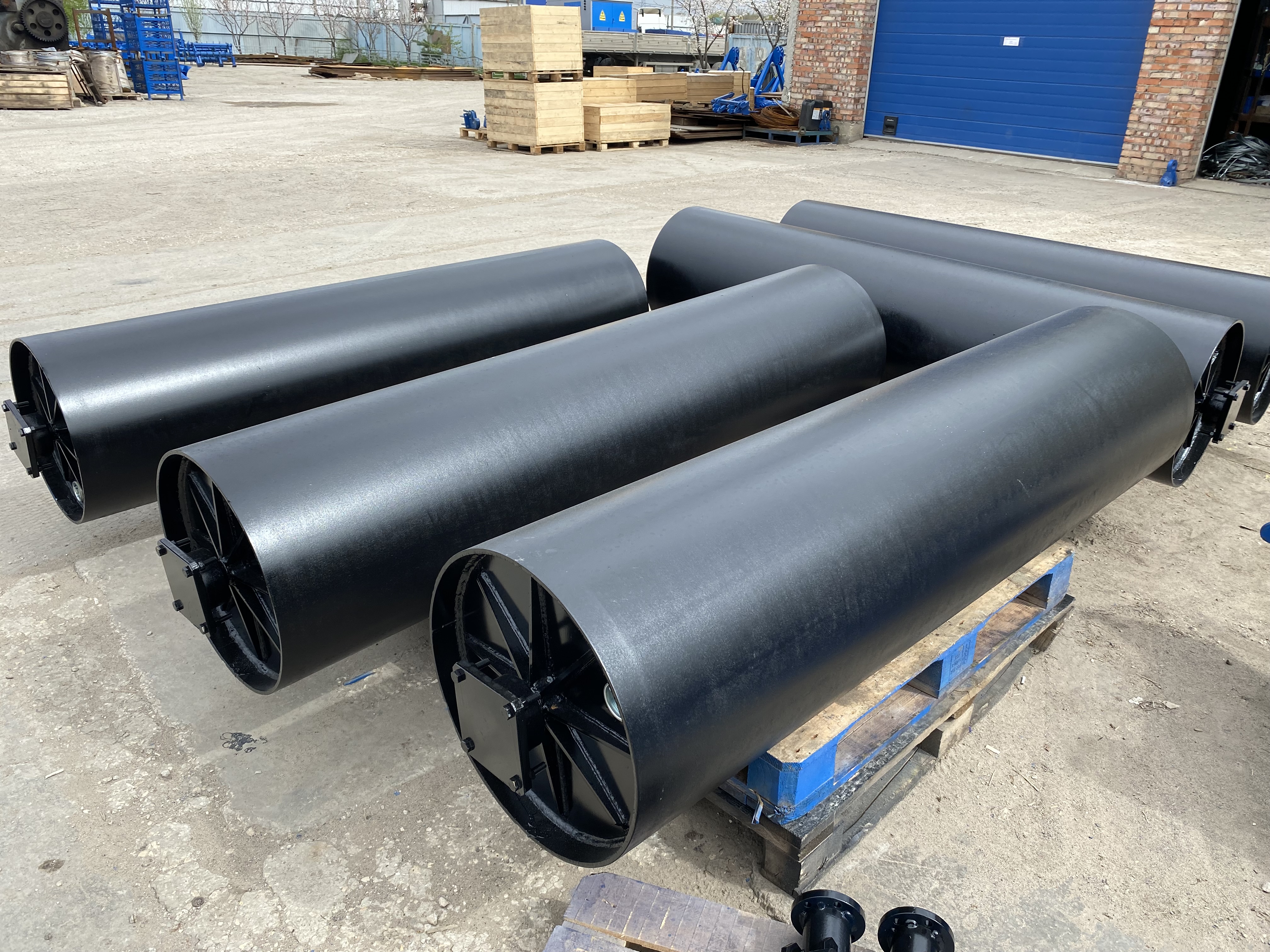

Рис 1. Рабочие органы (катки) АКП

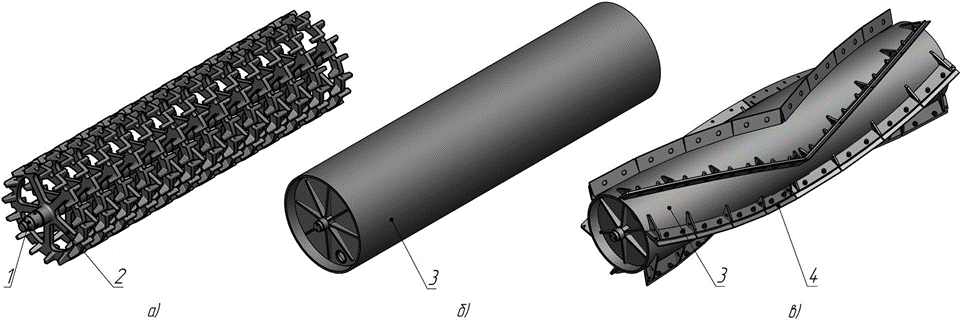

1 - Шток; 2 – Кольцо шпоровое; 3 – Цилиндр (труб стальная); 4 - Нож.

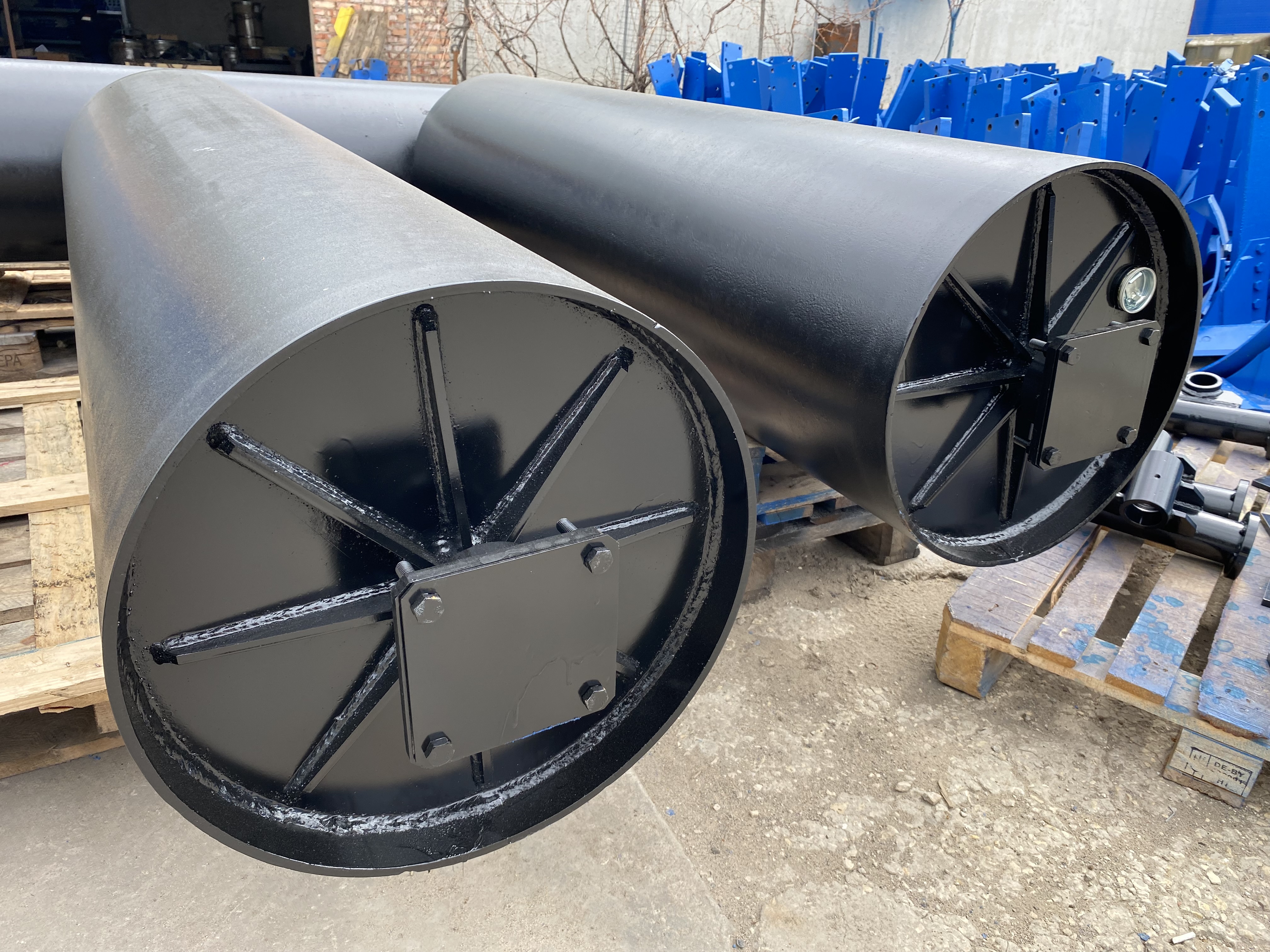

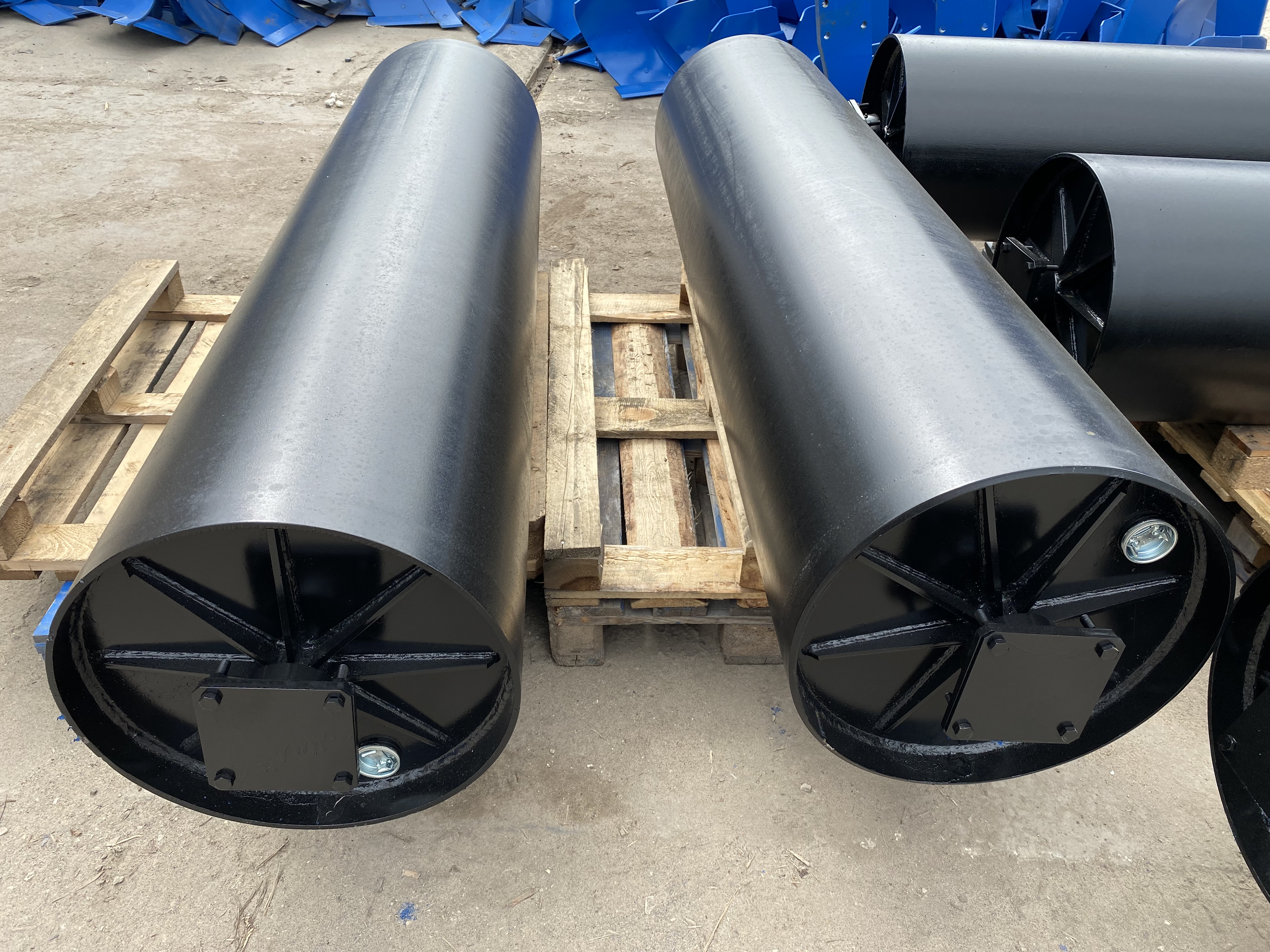

Основными элементами катка кольчато-шпорового (рис.1а) являются набор шпоровых колец (1) на штоке (2), катка прикаточно- наливного (рис.1б) – цилиндр (3), изготовленный из стальных труб, а катка рубящего – цилиндр (3), изготовленный из стальных труб с радиально расположенными ножами (4). С двух сторон катков наливных и рубящих вварена горловина для наполнения рабочего органа жидкостью. Расположены катки на раме АКП с перекрытием, что позволяет выполнять прикатывание без прорех, сплошным ковром.
Агрегатирование АКП осуществляется с тракторами класса 1,4…2,0, оборудованными исправной гидросистемой.
АКП предназначен для работы в таких условиях:
• диапазон температур почвы - от 0 °С до +30 °С;
• влажность почвы в обрабатываемом слое - от 14 % до 23 %;
• гребнистость поверхности почвы (высота гребней) - не более 80 мм;• на поле не должно быть скоплений пожнивных остатков и камней. Не рекомендуется применять АКП на вспушенных почвах с содержанием пыльной фракции (частички размерами до 0,5 мм) больше 20%.
АКП агрегатируется с тракторами тягового класса 1.4-2,0 (МТЗ-80 (82), МТЗ-1221, ЛТЗ-60, ЛТЗ-150 и др.)
1. УСТРОЙСТВО И РАБОТА АКП
АКП (рис.2) состоит из пяти или трёх секций. Каждая секция состоит из бруса (2, 3, 4) и катка (5). Секции между собой сопряжены шарнирно. Такая конструкция обеспечивает возможность складывания АКП для транспортирования и повторение рельефа при работе. В транспортном положении сложенные брусья фиксируются талрепами (9).
Для перевода АКП в рабочее или транспортное положения служит гидроцилиндр (6). Гидроцилиндр присоединяется к гидросистеме трактора с помощью двух РВД (рукав высокого давления) и разрывных БРС (быстро разъёмных соединений), входят в комплект поставки АКП. РВД соединены с гидроцилиндром штуцерами (Приложение 1). АКП присоединяется к трактору при помощи дышла (12), которое располагается на снице (1). В задней части сницы размещены два домкрата (7). Домкраты в вертикальном и транспортном положениях фиксируются пальцем с шплинтом. Для транспортирования АКП служат два колеса (8).

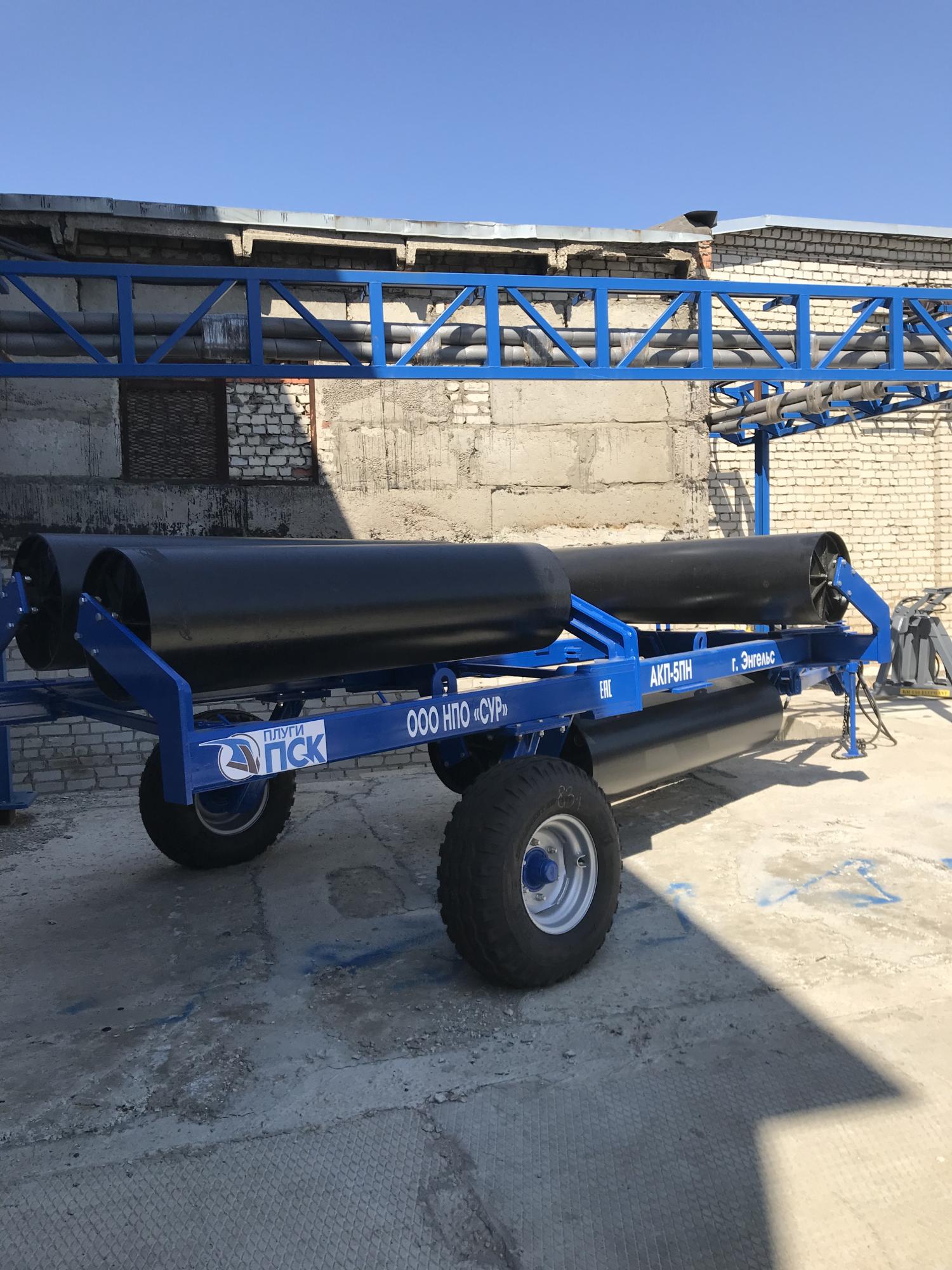

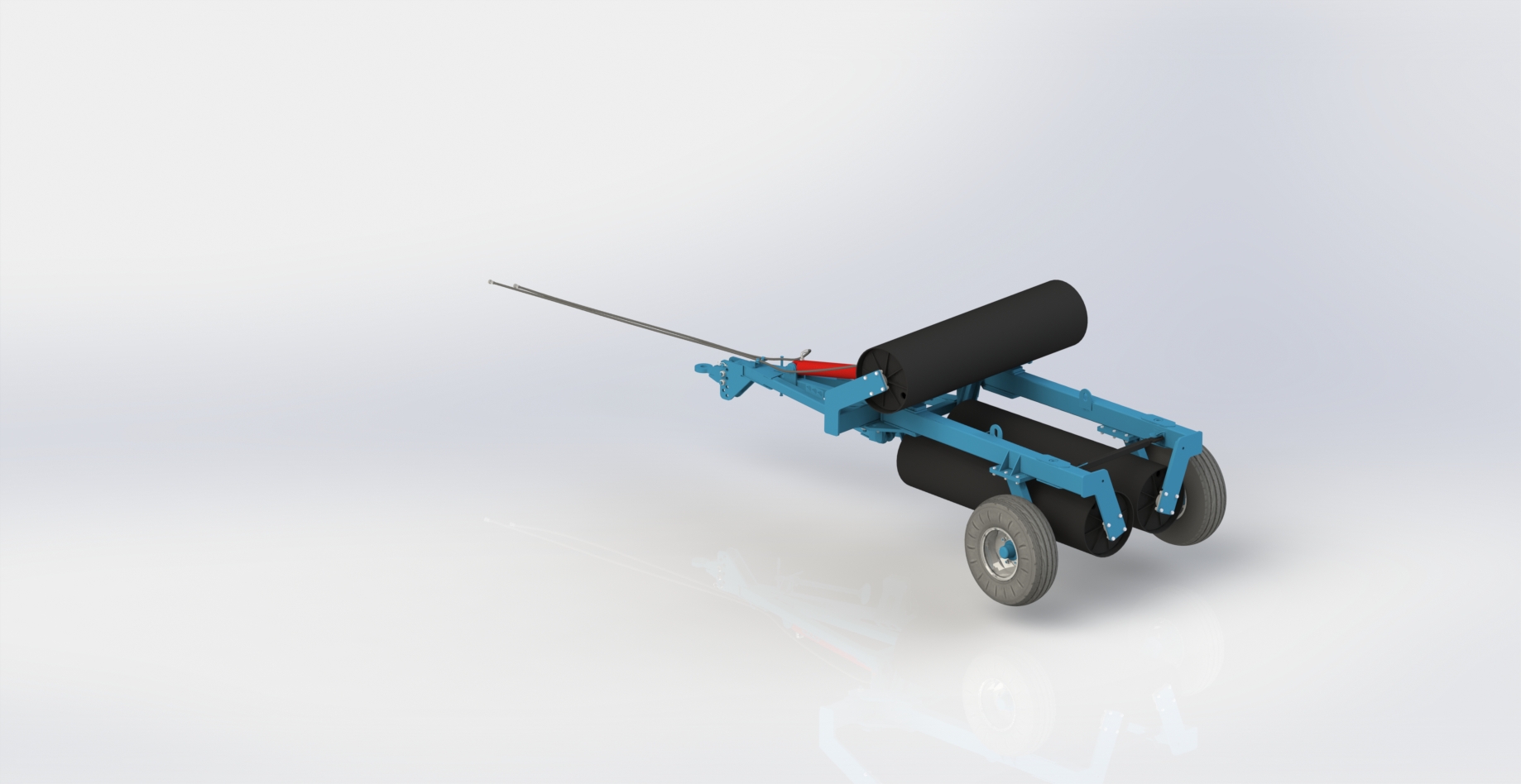

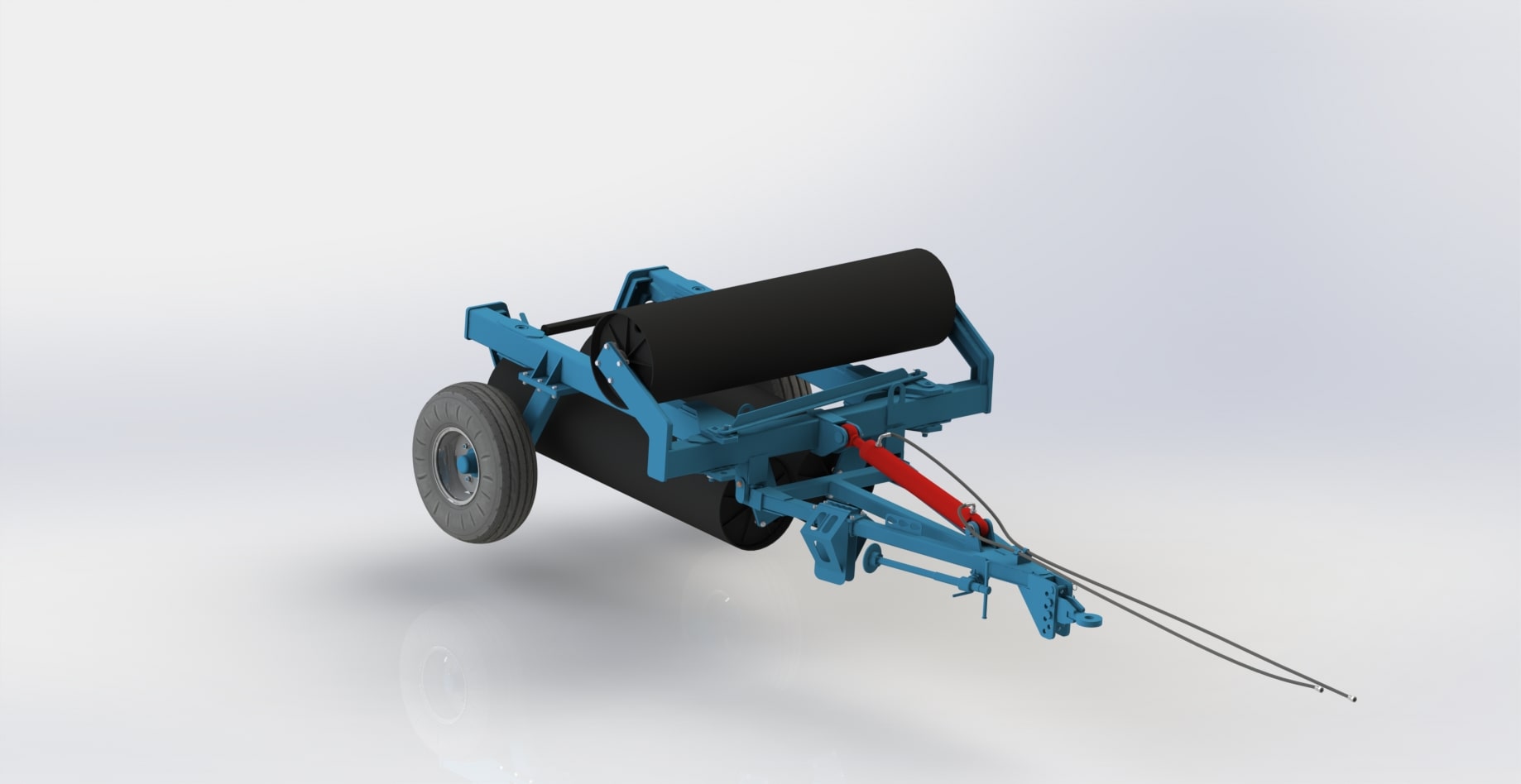

Рис 2. Общий вид АКП-10ПН (транспортное положение)

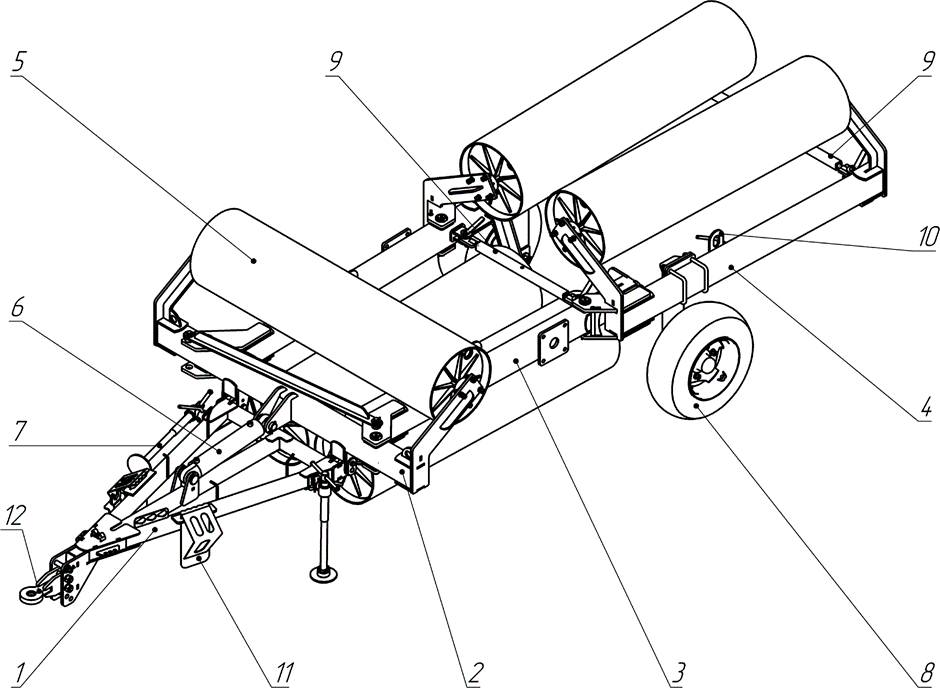

1 - сница; 2 - брус центральный; 3 - брус боковой передний; 4 - брус боковой задний; 5 - каток; 6 - гидроцилиндр; 7 - домкрат 8 - колесо; 9 - талреп; 10 - проушина строповочная; 11 – противооткатный упор; 12 – дышло.

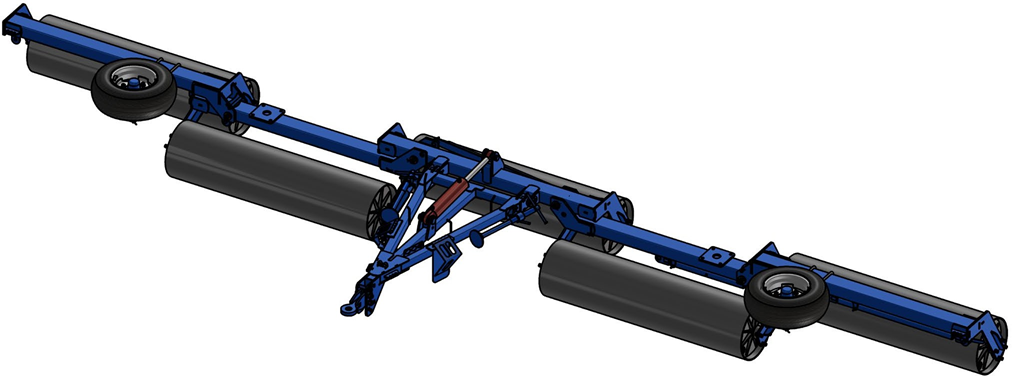

Рис. 3 Рабочее положение

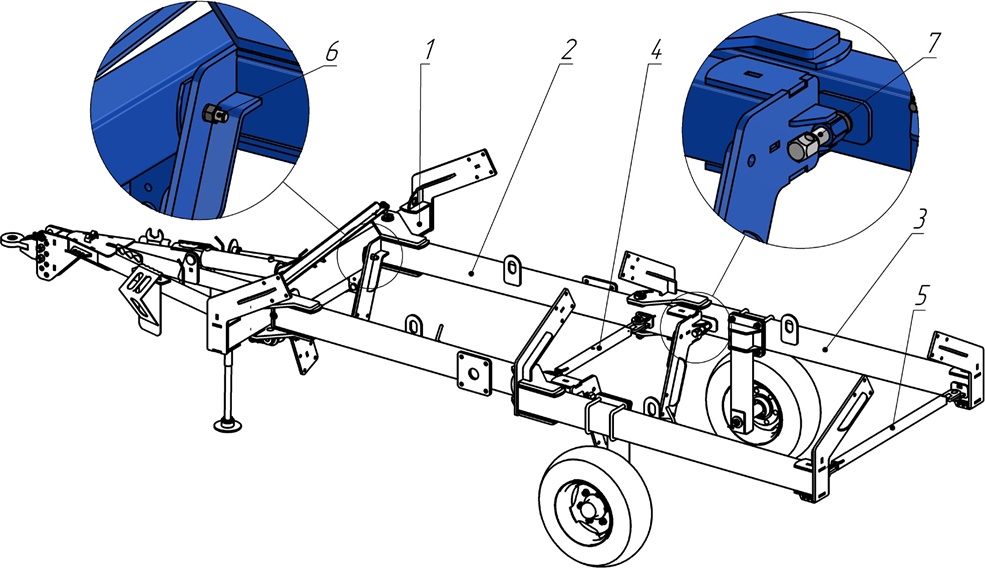

Необходимый угол раскрытия боковых передних брусьев (2) относительно друг друга задаётся болтом (6) с набором плоских шайб (рис.4), устанавливаемых на боковых передних брусьях и упирающихся при складывании в накладки на брусе центральном.
Боковы задние брусья (3) относительно боковых передних брусьев (2) фиксируются на заданный угол при помощи винта (7): выкручен для плавающего (рабочего) режима и закручен до параллельного положения боковых брусьев одного крыла относительно друг друга для «жёсткого» (транспортного) режима АКП.
Технические данные
Диаметр рабочего органа, мм | 530 |
Количество секций, шт | 5 |
Максимальный объём заливаемой жидкости в 1 секцию, л | 335 |
Масса АКП (кг),сухая (без жидкости),не более | 2850 |
Масса рабочего органа, пустой/с жидкостью, кг | 280/630 ±15 |
Продолжительность перевода агрегата из рабочего положения в положение дальнего транспорта и обратно, ч, не более | 0,3 |
Трудоемкость перевода в рабочее или транспортное положение, чел/ч | 0,3 |
Уплотнение почвы, г/см² | До 1,2 |
Ширина рабочих секций, мм | 2100 |
Ширина захвата (м) | 9,9 |
Агрегатируется с тракторами (л.с) | 1,4…2,0 |
Производительность в час основной работы (га/ч) | 9 |
Рабочая скорость (км/ч) | 6-10 |
Тип | полуприцепной |
Транспортная скорость (км/ч) | 20 |
Габаритные размеры агрегата |рабочее положение| - Длина(мм) / Ширина(мм) / Высота(мм) | 3320 / 10100 / 1040 |
Габаритные размеры агрегата |транспортное положение| - Длина(мм) / Ширина(мм) / Высота(мм) | 6670 / 2270 / 1730 |
