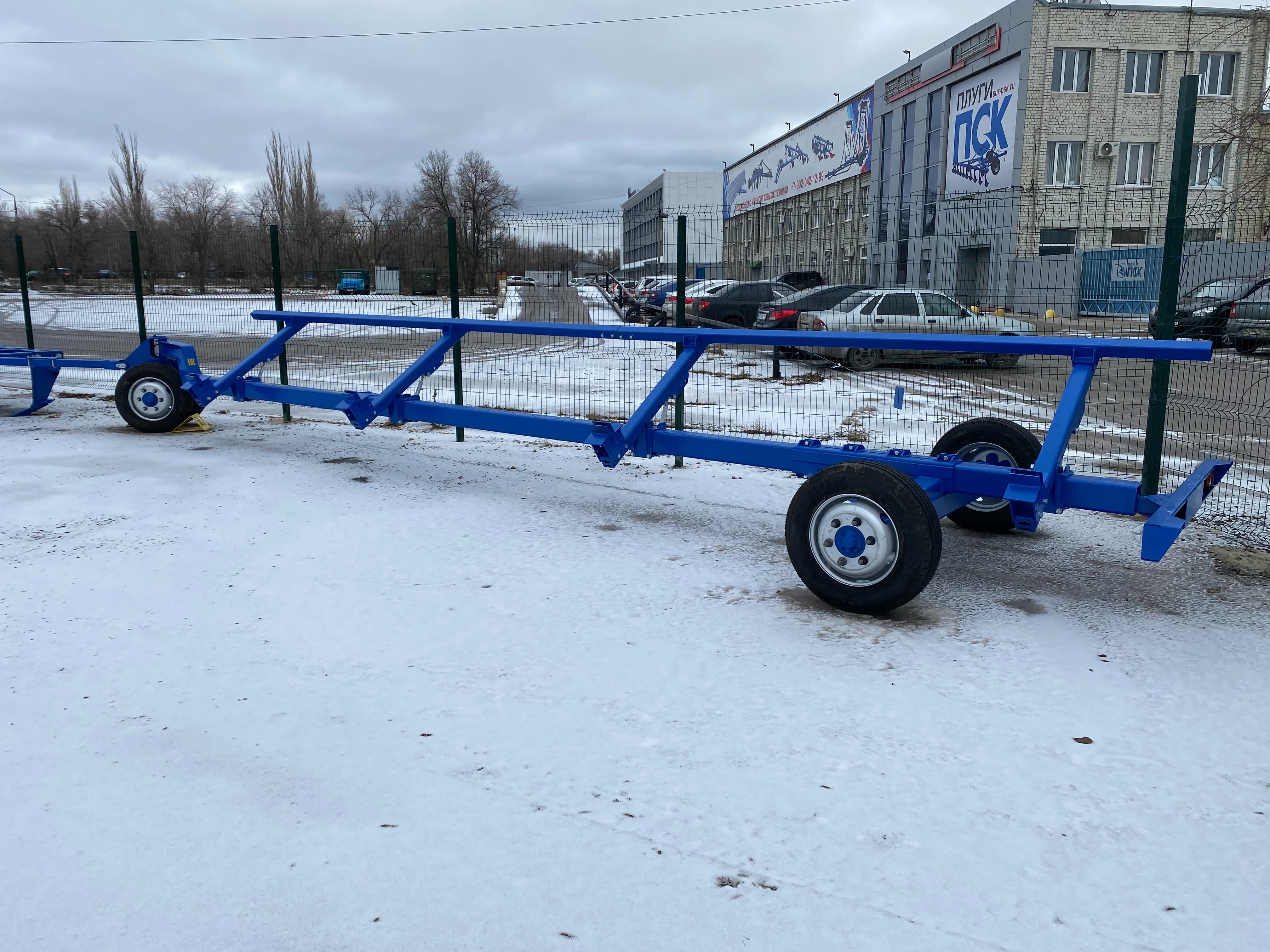

Тележка вспомогательная грузовая ТВГ-3511
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Тележка применяется для перевозки жаток шириной захвата от 5 до 9м с массой не более 3500 кг по дорогам общего назначения, полевым и внутрихозяйственным дорогам.
Таблица 1.
|
№ |
Наименование показателя |
Ед. изм. |
Значение |
||||
|
ТВГ-3511 |
ТВГ-3511-01 |
||||||
|
1 |
Длина перевозимой жатки |
м |
от 5 до 7 |
от 7 до 9 |
|||
|
2 |
Габаритные размеры |
Длина тележки |
мм |
10780-11680 |
12780-13680 |
||
|
3 |
Ширина тележки |
мм |
2370 |
||||
|
4 |
Высота тележки, не более |
мм |
1050 |
||||
|
5 |
Дорожный просвет |
мм |
300 |
||||
|
6 |
Колея (расстояние между центрами задних колес), мм |
мм |
2075 ±10 |
||||
|
7 |
Скорость передвижения, не более |
без жатки |
км/ч |
25 |
|||
|
8 |
с жаткой |
20 |
|||||
|
9 |
на крутых поворотах и уклонах |
5 |
|||||
|
10 |
Угол поперечной статической устойчивости, не менее |
град. |
30 |
||||
|
11 |
Грузоподъемность, не более |
кг |
3500 |
||||
|
12 |
Масса конструкционная, не более |
кг |
1180 |
1260 |
|||
УСТРОЙСТВО И РАБОТА ТЕЛЕЖКИ
Сведения об устройстве тележки

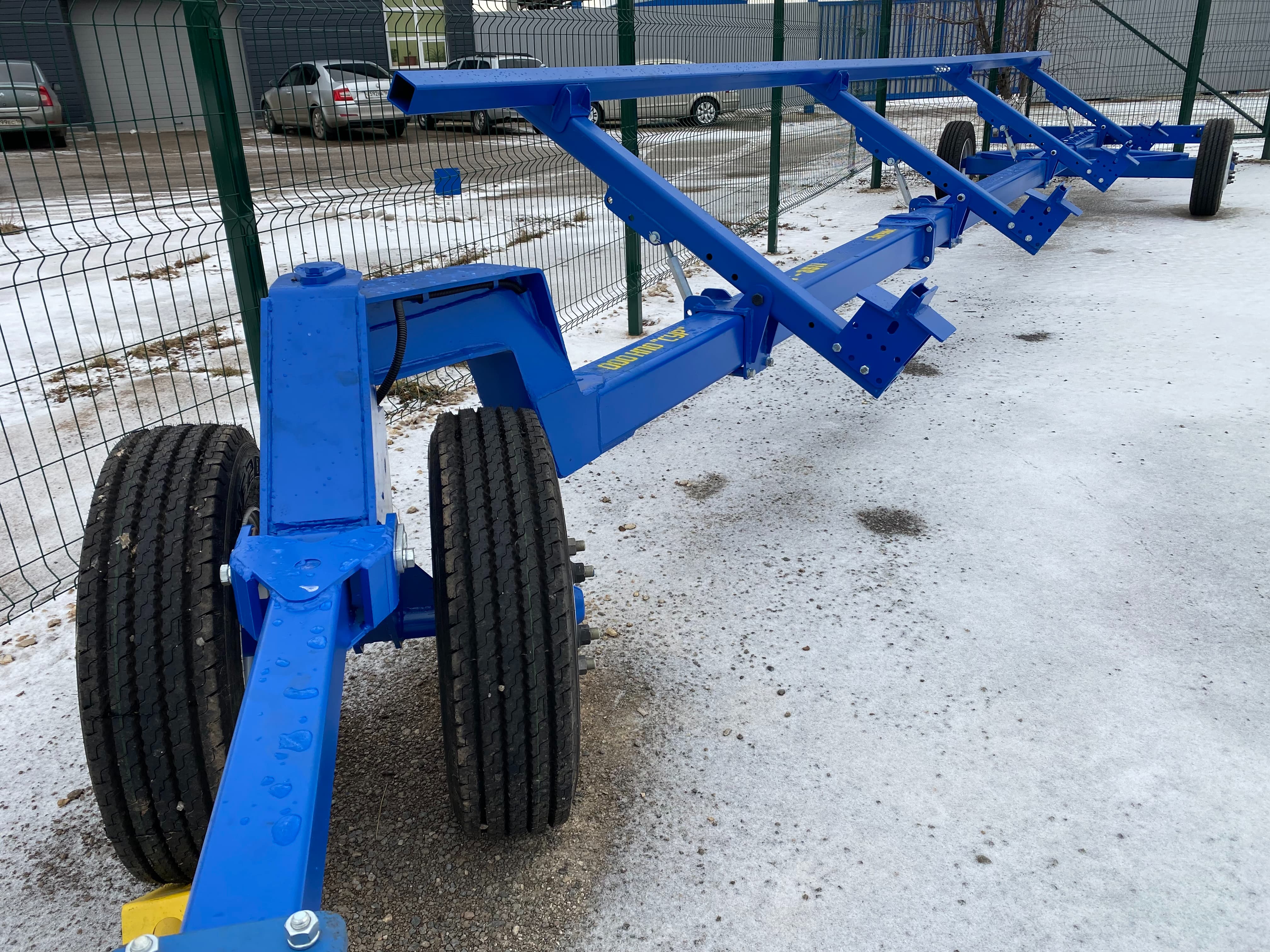

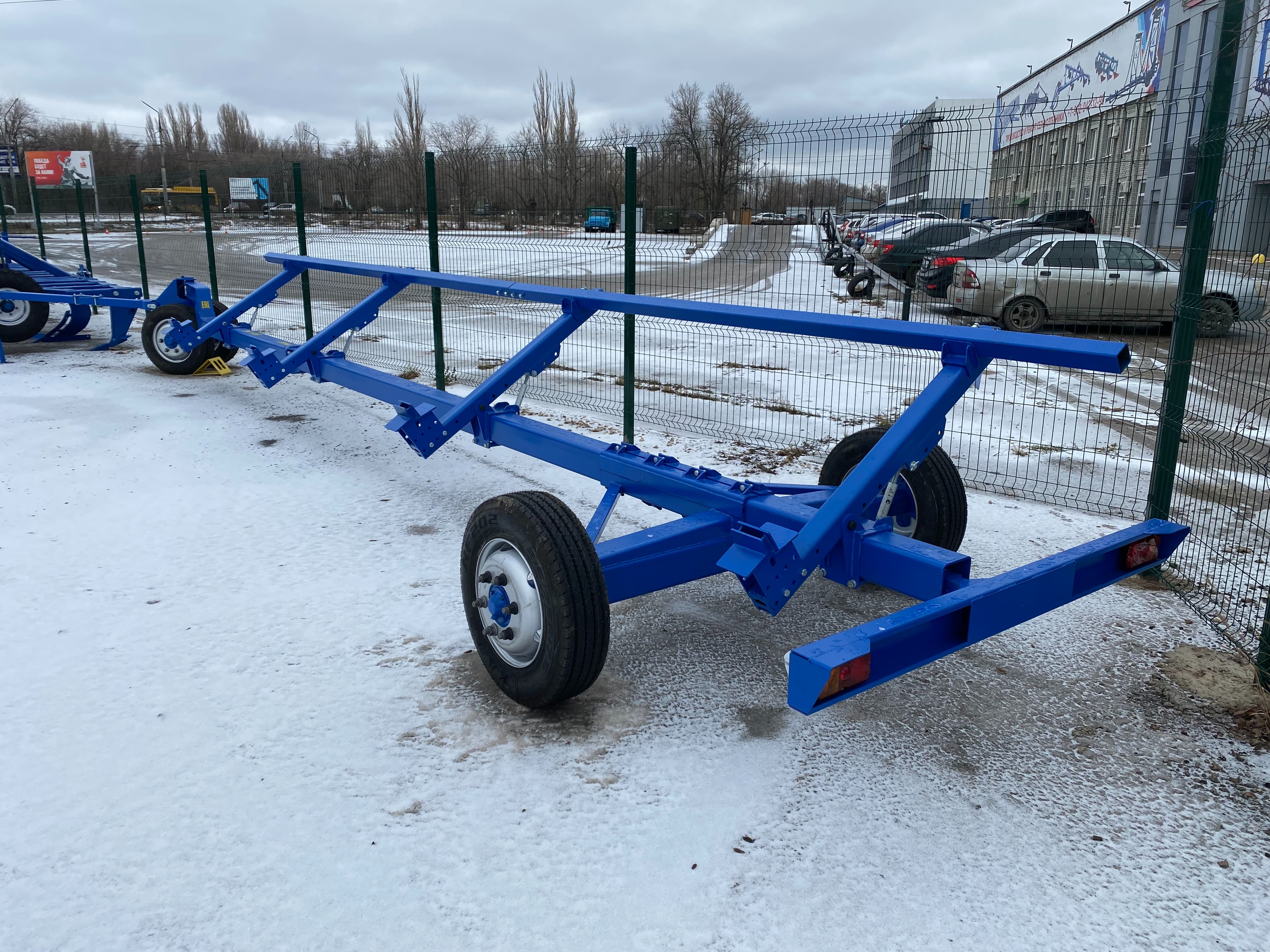

Тележка представляет собой двухосный прицеп.

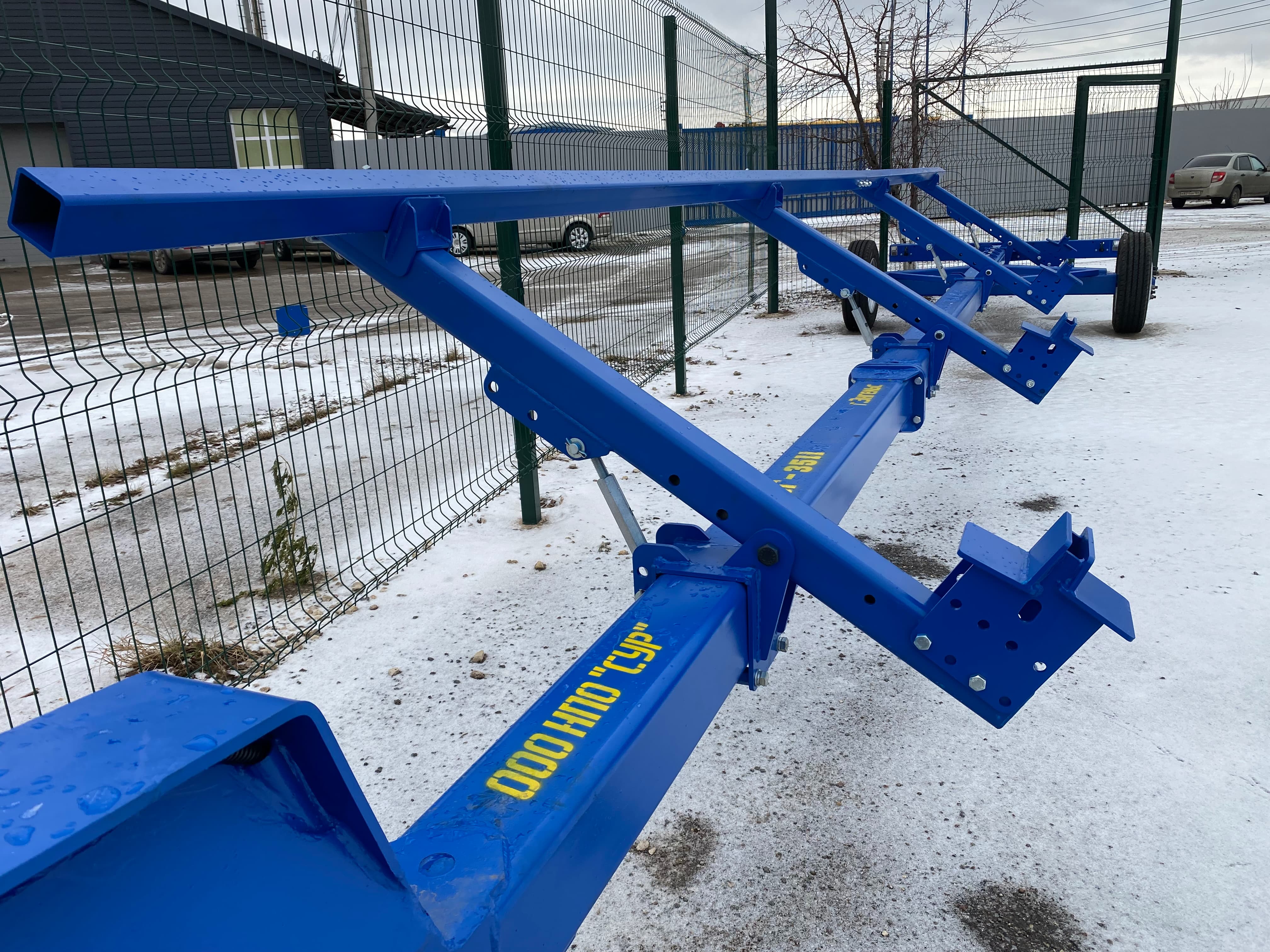

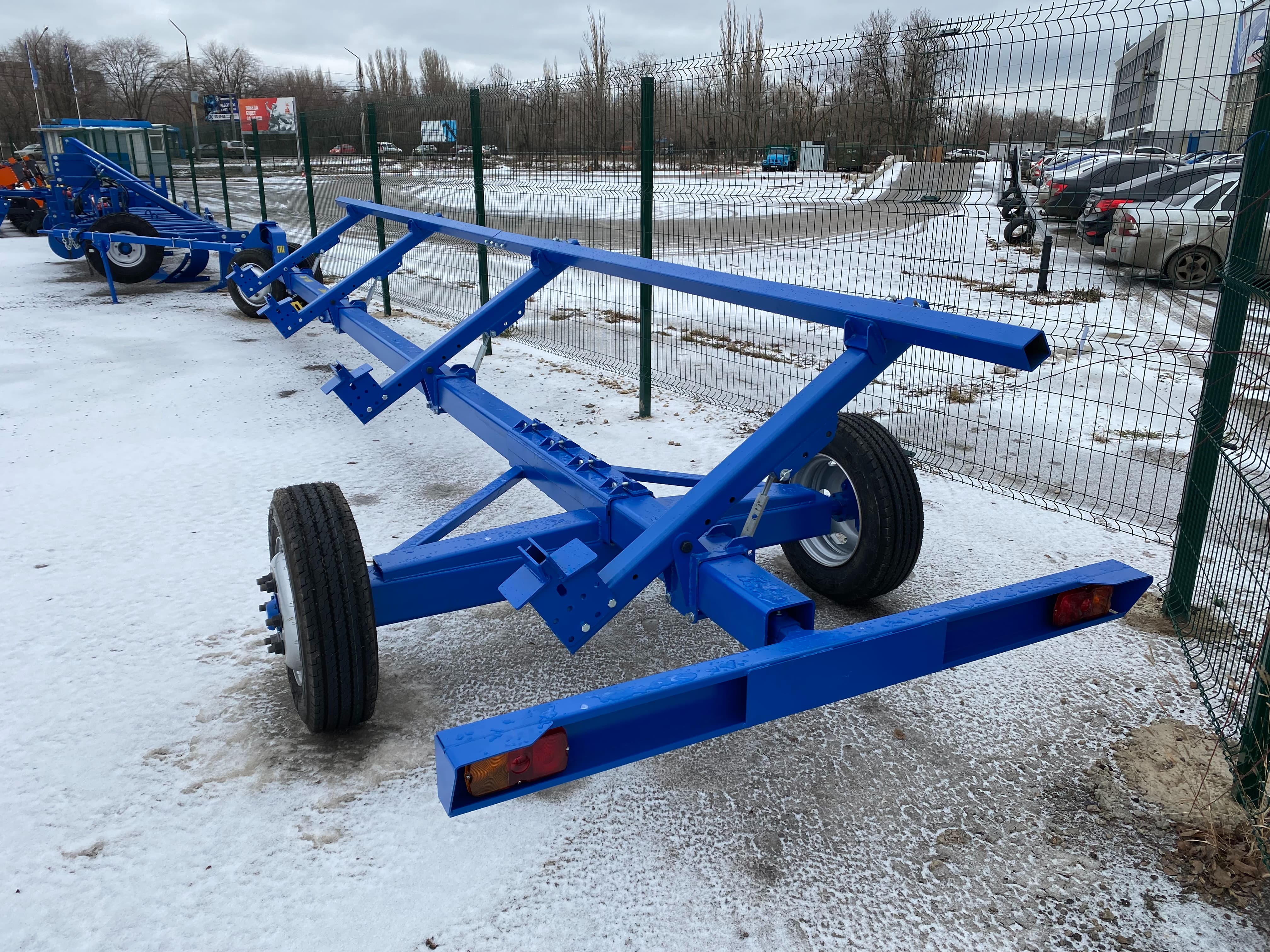

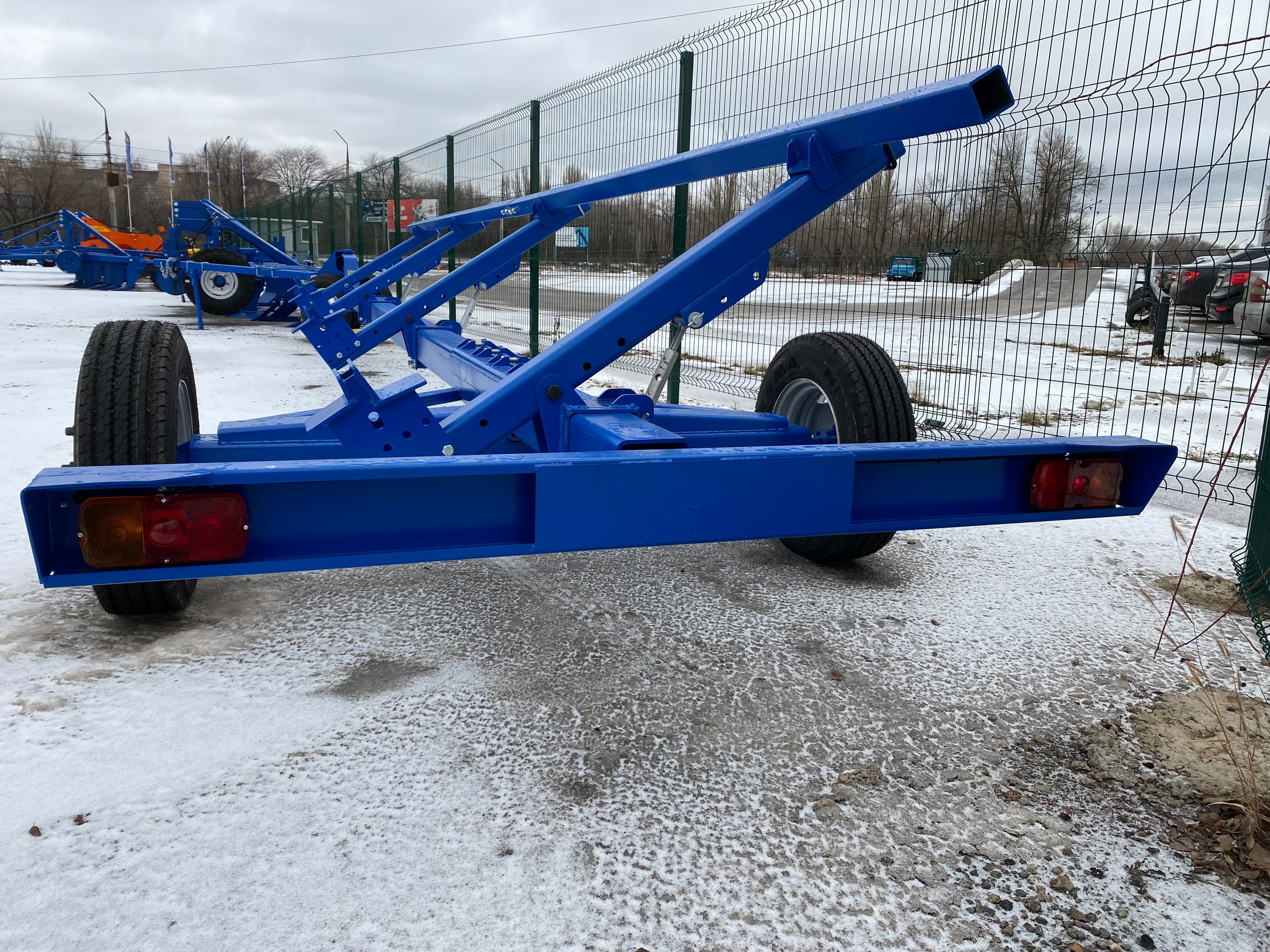

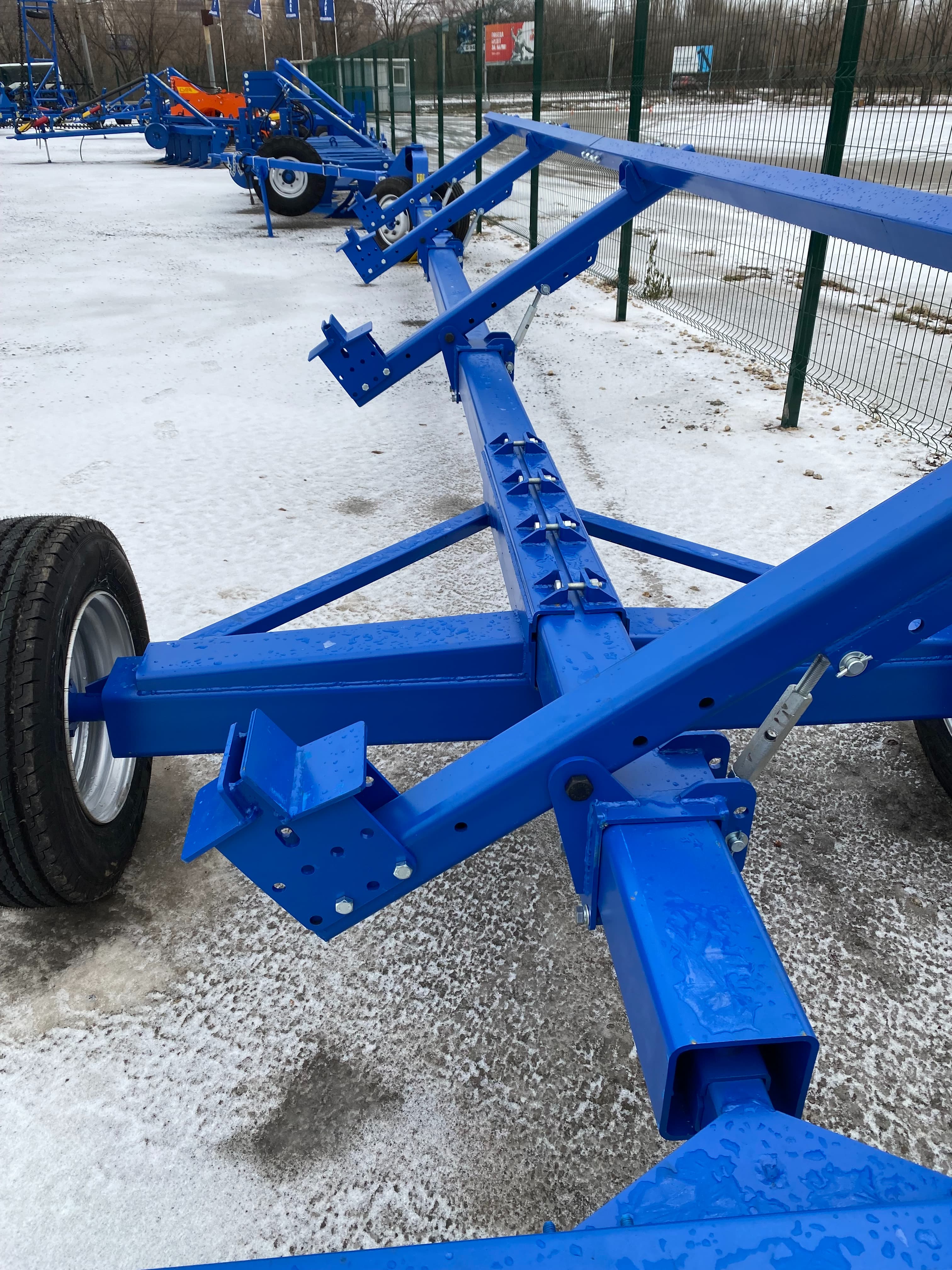

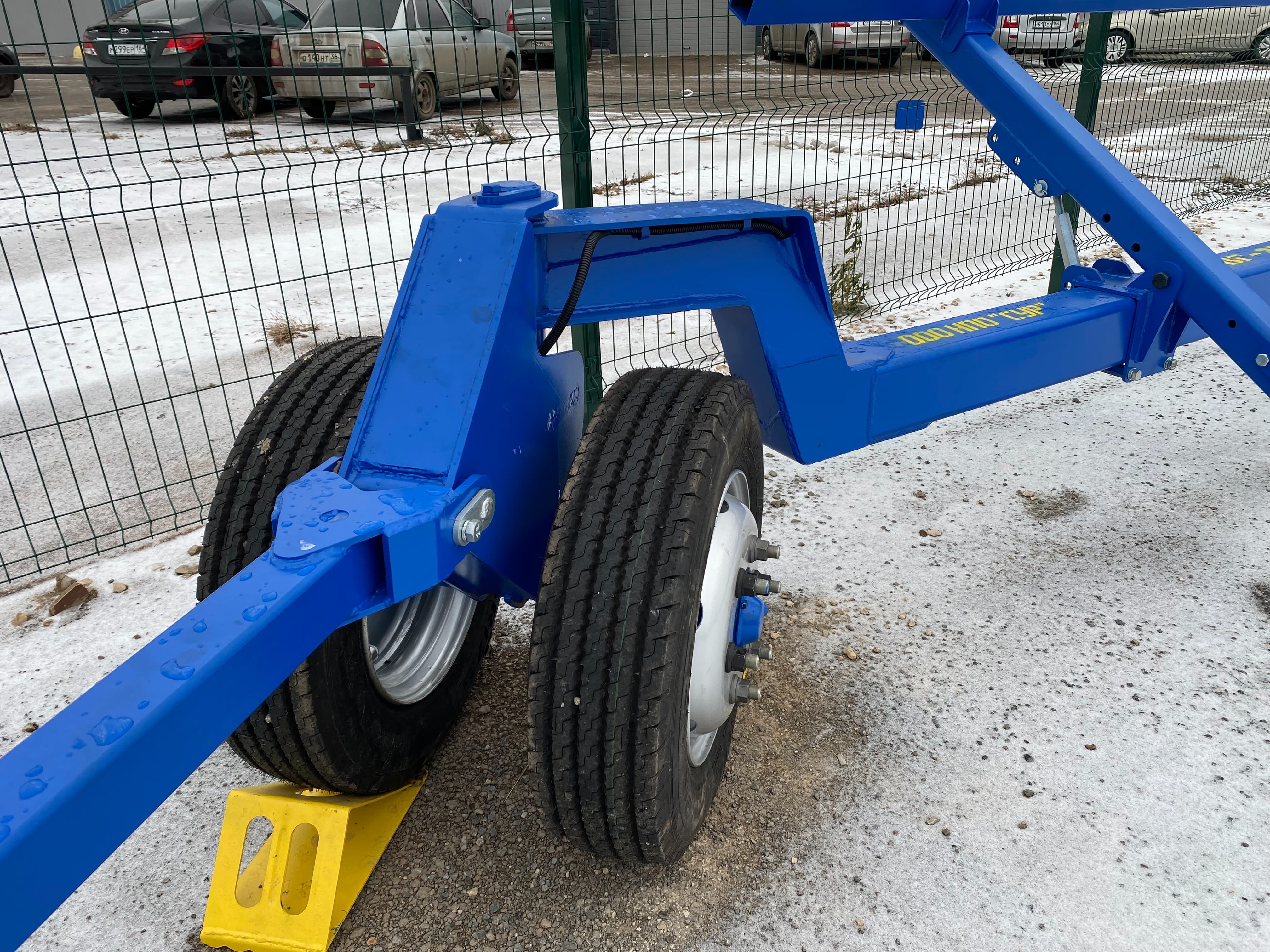

Тележка состоит из продольной балки рамы 3 (рис.1), состыкованной фланцевым соединением 4, заднего моста 7, противоподкатного бруса 8 со светосигнальными блоками, передней управляемой оси 2 с дышлом 1. Для установки и крепления жатки на раме установлены четыре ложемента 5 с общей подпорной балкой 6.
1 - дышло; 2 – передняя ось; 3 - рама; 4 – фланцевое соединение; 5 - ложемент; 6 – задний мост; 7 – противоподкатной брус.
Рисунок 1 - Общий вид тележки

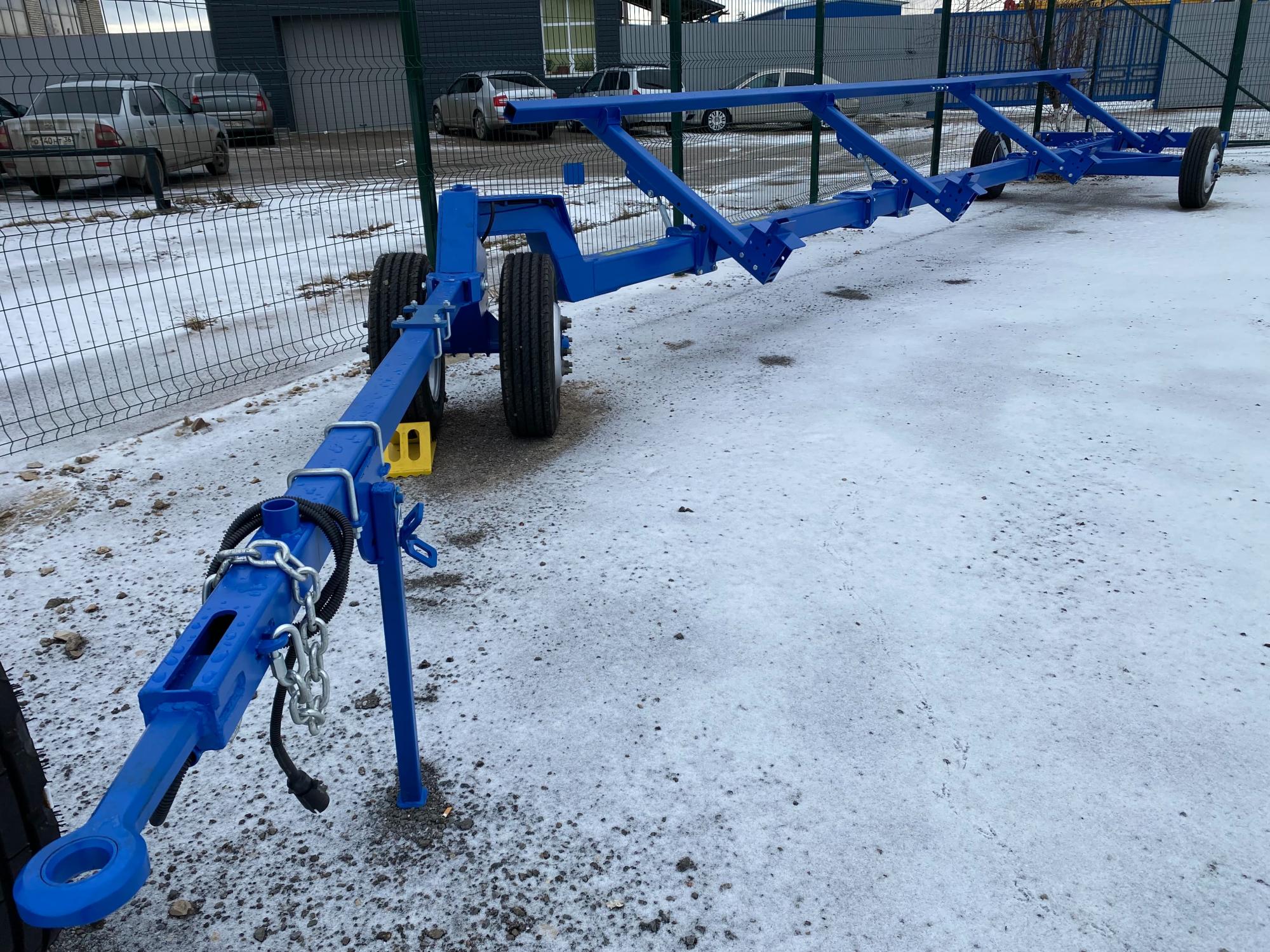

На дышле расположены: проушина 2 (рис. 2) для подсоединения тележки к прицепному устройству транспортного средства; страховочная цепь 5 с карабинами; парковочная опора 6;противо- откатные башмаки 7; вилка 1 на жгуте 3. Для удобства, отсоединен-ную от транспортного средства вилку храните в гнезде 4.
Технические данные
| Страна производства | Россия |
